 PCBs made in Hong Kong: mi experiencia
By FAXTER: 24/02/2024



Hace unos años decidí solicitar la fabricación de algunas de mis PCBs a China.

Después de consultar opiniones por la red, me incliné por hacerlo con la empresa JLCPCB que está ubicada en Hong Kong. Desde entonces sigo trabajando con ellos.

Me parece que funcionan tan bien que no he sentido la necesidad de probar como lo hacen otras empresas, así que no puedo hacer comparativas en este terreno.











Para el diseño de dichas PCBs utilizo su propio software gratuito: EasyEDA, el cual me parece bastante sencillo de manejar.
Está bastante completo de componentes y librerías, además de ser perfectamente compatible con el sistema de fabricación de JLCPCB.
Lo menos bueno, que sólo está en inglés y chino… pero es potente y bastante intuitivo.

Programa: https://easyeda.com/es

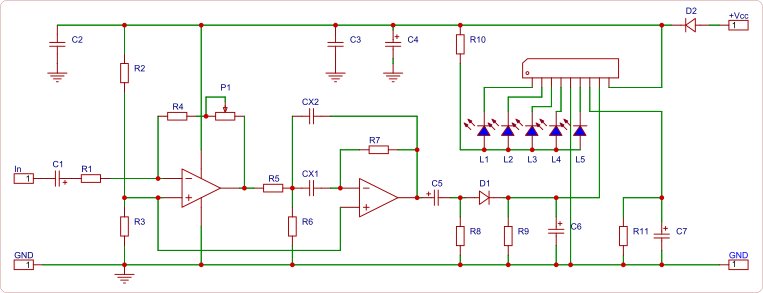

Arriba, el esquema de mi último proyecto diseñado con EasyEDA.




Arriba, la PCB creada a partir del esquema anterior.



Arriba, las vistas en 2D y 3D que nos proporciona el programa (la 3D se puede rotar).


Es importante remarcar que puedes hacer el diseño con cualquier otro software diferente, pero debes asegurarte (antes de proceder al encargo) de que sea compatible con el sistema de fabricación de JLCPCB y, si es necesario, hacer las oportunas modificaciones.
De todos modos, en caso de haber incompatibilidades, ellos te lo harán saber y te ayudarán a resolver el problema. Tienen muy buena atención al cliente.

Ok. Una vez terminado el diseño de la PCB, desde el mismo programa (el que uses) tienes que pedirle que te genere un gerber del diseño.
El gerber es un fichero ZIP que contiene varios archivos con todos los datos necesarios para la fabricación de la PCB: tamaño, componentes, pistas, taladros, serigrafía,...

Si sólo deseas que te hagan la PCB (sin componentes soldados), con el fichero gerber a mano, ya puedes entrar a la página de JLCPCB para el proceso de solicitud de fabricación.

Entrar: https://jlcpcb.com/



Al entrar en la página de JLCPCB verás un recuadro (que he remarcado en rojo) que dice “Add gerber file” ("añadir fichero gerber"). Dejas caer ahí tu ZIP del gerber (sin descomprimir) y, de forma automática, te llevará  a la siguiente página.



En esta página hay unas cuantas opciones para seleccionar. Que no cunda el pánico, es muy simple.

Para una PCB normal (sin componentes y con pistas a una o dos caras) puedes dejar todo lo que aparece por defecto y centrarte sólo en lo que he remarcado en rojo.

- Fíjate si, arriba, está seleccionada la opción “Standard PCB/PCBA” (por defecto lo estará).
- Selecciona, en medio, la cantidad de PCBs que deseas. Van de 5 en 5, con un mínimo de 5.
- Finalmente, abajo, elige uno de esos colores para tus PCBs.

Eso es todo.


A la derecha de esa misma pantalla verás el siguiente recuadro:


Cada vez que hagas cambios en el otro lado (p.ej. el n.º de PCBs) se actualizarán aquí los precios, de esta forma sabrás en todo momento en cuanto te va a salir la fiesta.

Remarcado en rojo, el sistema de envío. Su coste aparece encima.
Yo, siempre he elegido “Global Standard Direct Line” porque sale mucho más barato (al menos para España). Tarda más días en llegar pero, si no hay prisa, el ahorro vale la pena.

Todo este proceso que vimos puedes hacerlo sin registrarte ni nada por el estilo.
Te puede servir para ver como es el proceso y saber lo que tendrías que reembolsar si, finalmente, decides que te las fabrique JLCPCB.

A partir de aquí, sí, tendrás que pulsar el botón “SAVE TO CART” y ya entrarás en un formulario de registro para, luego, darles tus datos, dirección de envío, etc., y formalizar el pedido de fabricación.


Por si te apetece hacer una prueba te dejo el ZIP con el gerber del proyecto que hablamos. No te compromete a nada.

Descargar: GERBER.ZIP



Si quieres conocer más detalles del proceso de selección para la fabricación de tus PCBs, te dejo el enlace a un vídeo donde lo explican clara y ampliamente.

Youtube: https://www.youtube.com/watch?v=AN291FWuzqE




Y… ¿qué hay de los resultados?

JLCPCB es un servicio profesional con una producción de más de 6 millones de PCBs al año para aplicaciones industriales, militares, aeroespaciales y médicas, que envía a más de 180 países.
Gracias a su avanzada tecnología y a su volumen de fabricación es capaz de ofrecer calidades y precios muy competitivos a sus clientes.
(fuente: Google).

Las PCBs son de muy buena calidad ya para la fabricación básica (da gusto soldar en ellas), pudiendo mejorarla aún más eligiendo mejores opciones en la selección. Esto, evidentemente, supone incrementos en los costes.

La calidad y los precios son muy atractivos e ideales cuando se necesitan varias copias de una misma PCB.

Los mejores precios se consiguen con PCBs de tamaño inferior a 10x10cm.

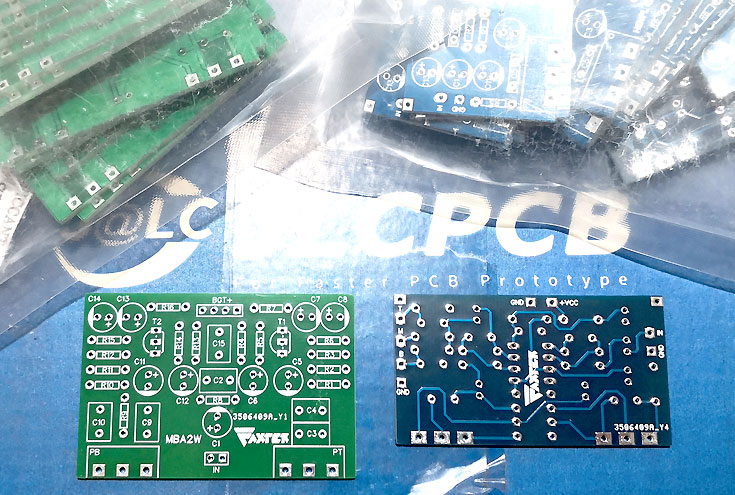

En la foto inferior, algunas de las PCBs que he pedido fabricar a JLCPCB.







Bajo mi punto de vista, el servicio de atención al cliente es muy bueno.
Problemillas puntuales que he tenido en alguna ocasión (por adaptaciones mías en el diseño), me los han resuelto de forma amable, rápida y muy eficiente.

Son cumplidores con los plazos estipulados y ponen a disposición del cliente información en todo momento de como va cada parte del proceso, así como del seguimiento del envío una vez finalizado el proceso de fabricación.

El producto llega bien empaquetado y en perfectas condiciones.

En fin, que no quiero dar la impresión de estar haciendo la pelota a JLCPCB porque NO es así, entre otras cosas porque no me paga nada por escribir esto :-P
Cuando algo funciona mal hay que denunciarlo, y cuando funciona bien o muy bien… TAMBIÉN!

Es posible que algunas personas no tengan el mismo grado de satisfacción que yo. Lo cierto es que, hasta ahora (toco madera), no he tenido ningún tipo de tropiezo con ellos y me siento satisfecho al 100% en todos los sentidos.

Cuando todo te funciona más que bien, ¿para que pensar en cambiar algo?

De momento, esta es mi experiencia y así te la he contado ;-)





P.D.

Hoy, día 27/02/2024, me llegaron las PCBs del proyecto.
Fecha del pedido: 13/02/2024. Tiempo de espera: 14 días.
Como de costumbre, chapeau! :-)
