| Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Cordial Saludo!
Tengo una pregunta sencilla:
¿Puedo usar este proyecto para practicar en mi Bajo o Guitarra usando auriculares para no hacer ningún ruido, es decir, puedo usar un modulo como preamplificador para escuchar mi instrumento a través de los audifonos?
Agradezco su atención. |
| |
|
|
 | |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Yoti:
En principio, podrías hacer lo que pretendes ... lo que ocurre es que ese circuito concreto está adaptado para una entrada tipo LÍNEA y no tipo INSTRUMENTO, que sería lo ideal para tu caso.
De todas formas, si no tienes mucha prisa espera un poco, tenemos pendiente de publicar un proyecto que va precisamente de eso, de un monitor portátil para cascos para guitarra/bajo con unos cuantos extras interesantes ;-)
El proyecto ya está terminado ... en cuanto tengamos lista toda la documentación necesaria lo publicaremos en la página.
Un saludo. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Saludos!
Muchas gracias por la información!!!
¿los 2 condensadores de 4,7 uF de la sección "Entrada" deben ser polares?
¿Puedo separar el jack stereo de entrada en 2 monofonicos, L y R por separado?
¿Que tipo de dispositivos o señales exactamente puedo poner en la entrada de éste dispositivo?
¿Cual debe ser la polaridad de la fuente de alimentación?
¿El sistema puede funcionar bien con unos audifonos sennheiser K 141 MK II (55 ohms) o Sony MDR7506 (63 Ohms)?
Perdón por tantas preguntas... :) Agradezco su atención!!! |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Todos los condensadores deben ser de 25V? |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Yoti:
Los condensadores de entrada son condensadores electrolíticos normales, con su pata "+" y su pata "-".
Todos los condensadores del proyecto han de ser de, al menos, 25V.
Puedes utilizar cualquier conector de entrada que prefieras y que sea estéreo o con las entradas L y R separadas. No hay ningún problema con eso.
Las señales de entrada han de ser, como te he dicho en mi comentario anterior, tipo: LÍNEA ... es decir, señales que ya tienen un cierto nivel, como la salida de una mesa de mezclas, la salida de los más comunes reproductores de CD, MP3, etc. o incluso la salida de auriculares de cualquier equipo.
La polaridad de la fuente es con el negativo (-) conectado a masa. En la figura del montaje que aparece en el proyecto puedes ver con cable negro la conexión del negativo (-) y con cable rojo la conexión del positivo (+).
Con las impedancias de los auriculares que citas deberían funcionar correctamente con ese montaje.
Saludos. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Hay algun problema si uso condensadores ceramicos (104) de 0.1 uF de 100V o serian mejor unos de 50V?... En cuanto a la fuente de alimentación y el fusible no encuentro menores a 500mA, ¿hay problema si uso una fuente de 300 o 500mA? (Para un sistema de 5 módulos; 1 de ellos con doble jack)
sALUDOS. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Yoti:
Los condensadores, si son del valor correcto, puedes utilizarlos de cualquier voltaje igual o superior al recomendado ... no hay ningún problema con eso.
Con las fuentes pasa más lo mismo: siempre que sean del voltaje adecuado, puedes utilizar fuentes que den igual o una corriente superior a la recomendada.
Los fusibles, si no los encuentras menores de 500mA, tendrás que utilizarlos de 500mA ... no será la protección más adecuada pero es mejor que nada.
Un saludo. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Hola Faxter:
Muchas gracias por toda la información; ahora empezaré a armar el proyecto y a ver como me va.
Saludos! |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Hola Faxter:
Armé un sistema de éstos con 5 módulos y Funciona muy bien!, sólo se me ha presentado un problema, y es que cada módulo presenta un ruido tipo Hum, que aumenta en relación con el aumento de nivel con cada potenciometro. ¿Es ésto normal?, ¿Hay forma de arreglarlo?. Saludos! |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Yoti:
Me alegro de que te animaras a montar el proyecto y de que te sientas satisfecho con él :-)
Los problemas de ruidos tipo "hum" suelen ser provocados por la alimentación utilizada, que no está suficientemente filtrada.
¿Qué fuente estás utilizando tú?
Puedes hacer una prueba utilizando pilas o una batería, si el "hum" desaparece es un indicador de lo comentado y tendrás que filtrar mejor esa fuente o utilizar otra fuente de mejor calidad.
Cualquier duda, ya sabes ;-)
Un saludo. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Hola... Estoy utilizando como fuente un adaptador AC a DC, 12V, 300mA; pero en vez de usar una pila o bateria me gustaria mejor seguir buscando un adaptador de mejor calidad... ¿o tu que dices?... De igual forma el HUM es muy leve, creo puedo vivir con el (jeje) ya que he encontrado formas de reducirlo al máximo. En conclusión estoy muy satisfecho y contento con el proyecto, la verdad me sorprendió demasiado que me sonara!!.. jeje!; me gustaría mucho que lo vieras, ¿puedo mandarte algunas fotos del proyecto?.
Gracias!
|
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Yoti:
Lo de la pila, yo te lo decía para comprobar si el "hum" tiene o no relación la fuente que estás utilizando, no como fuente de alimentación permanente (aunque también podrías hacerlo así).
Me alegro de que todo funcione a tu gusto y de que llegará a buen final ... ahora a disfrutar de él ;-)
Las fotos, claro que puedes mandármelas ... luego, si lo prefieres, podemos publicar tu versión del proyecto.
Saludos. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| hola faxter!:
hace algunos meses terminé este proyecto y ahora funciona a la perfección; me gustaría que publicaras mi versión del proyecto; cuando quieras te mando unas imágenes!.
Saludos! |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Cuando tú quieras, Yoti ... encantado de poder publicar tu versión del proyecto :)
Mándamelas a la cuenta: admin (arroba) faxter.es ... ¿ok?
Un saludo. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Te llegó mi correo?; al proyecto le hice una modificación, en vez de sólo una entrada de audio stereo añadí un par de entradas mono, de tal forma que puedo escoger en conectar una señal stereo o conectar un par L/R. SALUDOS. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Yoti ... estaba el buzón a punto de desbordarse, así que no entraron tus fotos. Lo siento :(
Vuelve a intentarlo ahora que hay sitio, ¿ok?
Saludos. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
| Hola Faxte, espero se encuentre bien.
Quiero hacer este proyecto del distribuid de auriculares pero como apenas empiezo a practicar sobre todo esto he tenido un pequeño problema, no se como hacer para conectar la batería de 9v en la parte de alimentación y con el porta fusibles.
Agradezco tu ayuda... |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Diego:
Si te fijas en la figura de montaje (en la página del proyecto) puedes ver el conector EXT que es para conectar una fuente exterior.
Si deseas colocar únicamente una pila de 9v, cambia ese conector por la pila, conectado el "+" de la misma al cable rojo y el "-" al cable negro ... eso es todo.
El portafusibles F1 tiene 2 puntos de conexión, colocalo como se ve en la figura, en serie con el cable rojo. Como no tiene polaridad no importa a que pines lo conectes siempre y cuando el fusible quede enmedio del cable rojo.
A ver si con esto te puedes poner manos a la obra ;-)
Saludos. |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
Hola Faxter.
Aah Entiendo, y el porta fusibles debe ser pequeño?
Agradezco tu ayuda, ahora si empezare con el proyecto. Muchas gracias. :) |
| |
|
|
| |
|
|
| Re: Acerca del proyecto "Distribuidor para auriculares" |
|
|
El portafusibles puede ser de cualquier tipo siempre que se adapte al tamaño del fusible utilizado.
Su misión es que permita acceder al cambio del fusible desde el exterior de la caja cuando sea necesario reponerlo (cuando se funda) ... incluso se podría poner un portafusibles interno de otro tipo (para PCB o aéreo) que iría dentro de la caja, pero sería necesario abrirla cada vez que este se funda y eso ya no es tan práctico.

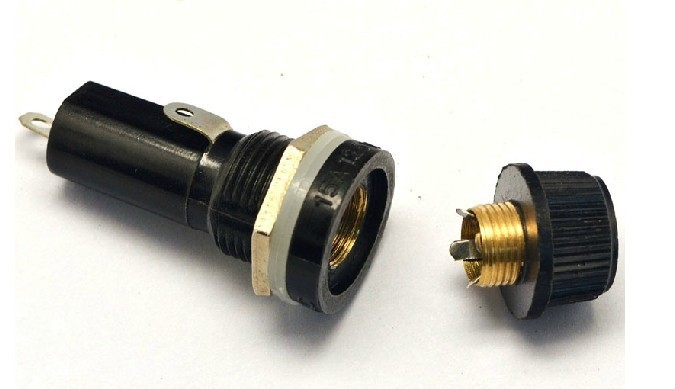

El portafusibles indicado en el proyecto es de este tipo:
... pero si buscas por "portafusibles" en las imágenes de Google, puedes ver otros modelos que también son válidos.
Un saludo :-)
|
| |
|
|
