Proyecto 7 - transistor equivalente al BD679
Modificado Por Faxter  en 30/10/2015 18:15:25)

Buenas amigo.! Te hago nuevamente una consulta..

Tengo la tengo complicada con los Transistor darlington BD679, Tendra algun remplazo mas directo que sea facil de conseguir ?  como un nose, Tip31 por decirte alguno.!

saludos cordiales!


Nuevo Post 30/10/2015 17:08
El usuario no está en línea Faxter
379 mensajes
8th  Nivel Poster




Re: Proyecto 7..
Modificado Por Faxter  en 30/10/2015 18:18:45)

Hola-la!  :-)

En el texto de proyecto ya te indica:
"El BD679 puede ser substituido por cualquier otro NPN similar: BD675, BD677, etc."

Seguramente hay unos cuantos transistores darlington que te pueden servir
para este montaje (no es crítico) ... si buscas y comparas sus datashets puedes localizar los más indicados.
De todos modos, esos BDs son bastante comunes y no deberías tener dificultad para encontrarlos (?)

Un saludo.



P.D. Mira aquí: http://alltransistors.com/es/transistor.php?transistor=25542

En esa página, haz clic en: Búsqueda de reemplazo de transistor bipolar BD679




Nuevo Post 30/10/2015 21:22
El usuario no está en línea system59
15 mensajes
Ningún Ranking


Re: Proyecto 7..
Modificado Por Faxter  en 03/11/2015 9:40:16)

Buenas faxter, ante todo gracias por responder...y por la buena onda..

En las casas de electronica cerca de mi casa, no los consiguen Los BD679.. asi que buscare la forma de sustituirlo, ya que encontre varios de la forma que me dijiste! :)

Mirando el proyecto en general, aparte de armar ese de 3 canales, Yo queria armar aparte para otro proyecto, en donde solamente me tomara la señal de bass.. ( si es necesario dps hago otro post aparte asi no queda todo junto )

mirando el esquema, y leyendo las instrucciones del anterior, y con los conocimientos basicos que tengo, Decidi sacarle las etapas de left y right.. ya que solo me interesa el del centro ( bass )



cuando le saque las otras 2 etapas, lo hice pensando... la señal entra y la regula el potenciómetro ( VOL )  y llega al transistor BC108 donde me amplifica la señal.De la salida de ese transistor envía la señal que primero para por el potenciometro al BD679 donde este se encarga del brillo de los LEDs, y con el capacitor de 47n no me deja pasar las señales altas.

Nose si maso menos me explique lo que quiero hacer ajaja, Del original yo solo quiero el del medio de los bajos.

Gracias por la buena onda al momento de responder y cuando salga el proyecto subire las fotos !

Saludos!






Nuevo Post 03/11/2015 9:17
El usuario no está en línea Faxter
379 mensajes
8th  Nivel Poster




Re: Proyecto 7..
Modificado Por Faxter  en 03/11/2015 10:18:30)

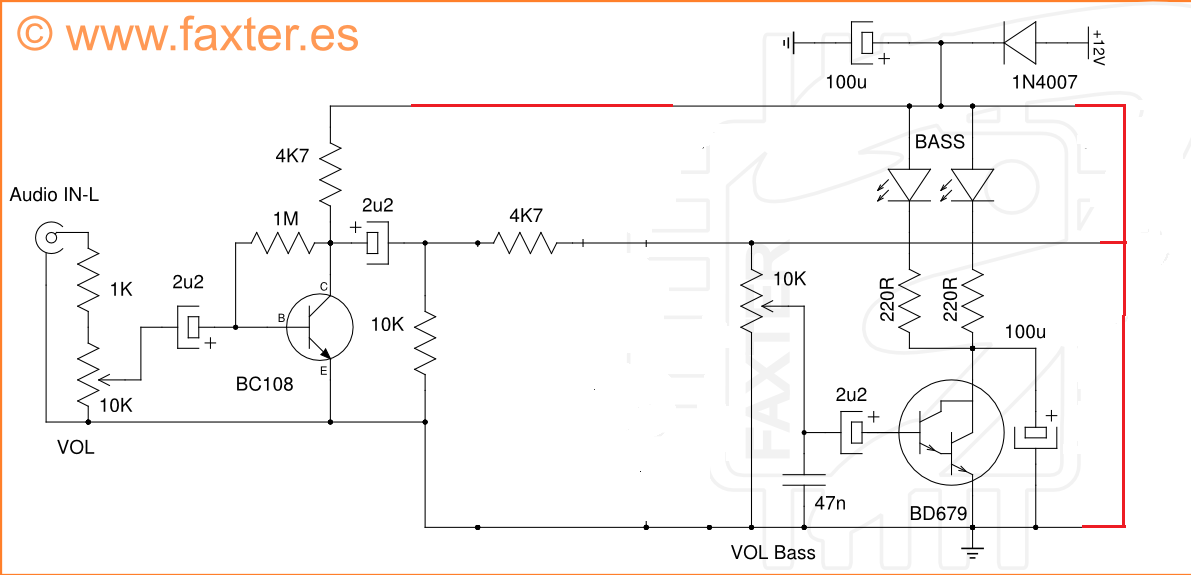

En general, tu idea está bien ... aunque estás cortocircuitando el + con el - en el esquema (parte derecha).
También se le puede eliminar el pote de BASS ya que hay uno a la entrada que permite la misma función para este caso.

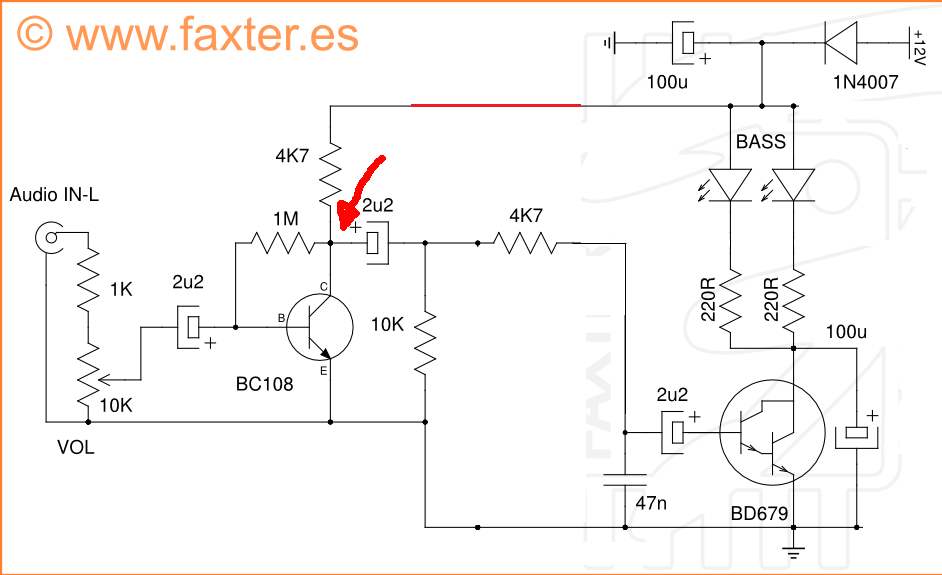

En resumen ... la cosa quedaría así:



Además, si la señal es suficientemente fuerte (puedes probar), te puede servir solo con la parte final (eliminando el BC108 y componentes asociados) e inyectar la señal que sale del pote de VOL en el punto indicado con la flecha roja.

Pues eso ... ¿me cuentas? ;-)


Nuevo Post 03/11/2015 21:18
El usuario no está en línea system59
15 mensajes
Ningún Ranking


Re: Proyecto 7..

Buenas Faxter, Buenissimo!! muchas gracias por responderme y aclararme la duda y correjirme.

Te paso a contar que tenia pensando armar un especie de lampara audioritmica y No mandarle la señal directamente, si no ponerle en la entrada un microfono electret.. pensaba en dejar la parte del BC108 . para usarla como Pre y asi obtener mas sensibilidad..  ¿ Estoy en lo correcto ?

Por otra parte voy alimentar el circuito con una fuente regulada de 12v ... y pensaba usar 5 leds, de forma como en el proyecto original, podria sumar o restar la cantidad? 4 o 8 o 10 ? logicamente teniendo en cuenta la suma del amperaje al momento de elejir el tranformador , 9volt - 1 A

Te mando un abrazo y ya empeza con el mismo y te voy contando.. te agradesco nuevamente!


Nuevo Post 04/11/2015 9:04
El usuario no está en línea Faxter
379 mensajes
8th  Nivel Poster




Re: Proyecto 7..

Sip ... es correcta tu idea :-)

No lo he probado pero supongo que el circuito, tal y como está, debería poder trabajar bien con un electret a su entrada, ya que estos incorporan un pequeño ampli en su cápsula y dan un nivel de señal aceptable.

La cantidad de LEDs  (ya sabes: resistencia + LED, para cada uno) puede ser cualquiera, siempre y cuando el consumo total de corriente (y eso depende, en gran parte, del tipo de LEDs empleados) no supere los límites de la fuente de alimentación o del transistor BD que los controla.
Suma el consumo de todos los LEDs y eso te dará una idea bastante aproximada del consumo general (el propio circuito, sin LEDs, consume muy poco).

Si vas a hacer una fuente regulada de 12v, te recomendaría utilizar un trafo de 12v en vez de 9v  (el regulador va a necesitar, de MÍNIMO, unos 15v a su entrada).

Pueeeeeeeeeeeeeesssss .... si ya lo tienes claro, adelante y me cuentas, ok?

Un abrazo.


Nuevo Post 05/11/2015 3:41
El usuario no está en línea system59
15 mensajes
Ningún Ranking


Re: Proyecto 7..

Buenas faxter.. Te cuento que por medio del diptrace, Arme el Pcb y la mascara de componentes, Me quedo todo clarito, pero siempre hay algo que me pone en la cuerda floja.. No entiendo muchos los datasheet, Por lo Observe.. Puede ser que el BD679 soporte hasta 4.0 A ? ... En caso de no ser asi.. podras enseñarme a ubicarlo ??

PD: Te agradesco por tus aportes nuevamente,y Disculpa que sea tan pesado!

PD: De ser el caso si queres puedo mandarte el Pcb para que lo veas

Abrazo!


Nuevo Post 05/11/2015 13:33
El usuario no está en línea Faxter
379 mensajes
8th  Nivel Poster




Re: Proyecto 7..

Sí ... 4A de MÁXIMO (por un tiempo, con radiador adecuado y todo eso). Para 1A no debería dar problemas colocarlo así a pelo.

Puedes mandarme el PCB y le doy un vistazo, no hay problema ... pero mándamelo en "foto" (el típico JPG, PNG ...)

;-)


Nuevo Post 05/11/2015 23:05
El usuario no está en línea system59
15 mensajes
Ningún Ranking


Re: Proyecto 7..
Modificado Por Faxter  en 10/11/2015 9:13:11)

Geniaaal.. Mira que todo tan claro me quedo que puse avanzar en el esquema y armando el Pcb propio.. Ahora me falta armando encerio para ver si Anda jajajajaaj

Te dejo los esquemas, miralos y me decis que tal :) , te los iba a mandar por privado pero no encontre la manera

Enlace : http://www.4shared.com/all-images/d6hYOpd6/_online.html

ABRAZO!






Nuevo Post 10/11/2015 8:28
El usuario no está en línea Faxter
379 mensajes
8th  Nivel Poster




Re: Proyecto 7..

Parece que todo está bien :-)

Cuando lo pongas a funcionar me cuentas, ¿sí?
Un abrazo.
