Hola, como estan? hace rato q estoy buscando y quiero hacer un audioritmico, encontre un esquema donde te explican como hacerlo, funciona a 9vol y tiene 4 led's, dos de cada lado, yo quisiera saber si puedo colocar 5 led's de cada lado, serian 10 en total y q siga funcionando a 9vol? y otra cosa, si hay q ponerle unas resistencias a los led's? les agradeseria toda su ayuda, esquema q me puedan pasar! Desde ya muchas gracias!!!
http://1.bp.blogspot.com/_NjOvKv8V9ck/SmN_aBJbXLI/AAAAAAAABOM/h3TMrc6tPpE/s400/5.jpg
http://3.bp.blogspot.com/_NjOvKv8V9ck/SmN_dKgteCI/AAAAAAAABOU/wl2BKc8QUUs/s400/6.jpg
http://2.bp.blogspot.com/_NjOvKv8V9ck/SmN_Uds77GI/AAAAAAAABOE/_af8kvrz2y8/s400/4.jpg
Esos son los esquemas! |
| |
|
|
| |
|
|
|
Hola Hendrix08:
Ese vu-meter, vumetro o audioritmico que quieres hacer (el de los enlaces), me parece que no es lo que tu buscas y es bastante malo para esa función.
Con ese circuito lo que consigues es que 2 LEDs (por canal) se enciendan o se apaguen a la vez, cuando lo típico en un audioritmico de varios LEDs es que unos se enciendan con poca señal y otros lo hagan cuando la señal es mayor, consiguiendo así un efecto visual diferente.
Otra cuestión es: ¿dónde va a ir colocado ese circuito?
Según de donde se tome la señal está será más grande o más pequeña (también tedrá diferente impedancia, etc.) y el circuito deberá estar preparado para poder trabajar con la que le corresponda (no suelen servir los mismos circuitos para cualquier nivel/tipo de señal).
Más historias. Para trabajar con una tensión de 9V puedes tener problemas con el número máximo de LEDs en cada canal (salvo que los pongas en paralelo y eso no sirve para casi nada).
En la red tienes montones de circuitos de este tipo (quizás sean de los más populares en electrónica):
http://www.google.es/images?hl=es&source=imghp&biw=1280&bih=602&q=vumetro&gbv=2&aq=f&aqi=g10&aql=&oq=&gs_rfai=
Comprueba que se adapten a la tensión de 9v.
|
| |
|
|
| |
|
|
|
Hola Faxter! gracias por responder! en realidad si es eso lo q quiero, quiero q se apague o prende a la vez (aunque si me gustaria q se prendiera gradualmente, pero mas adelante), por eso yo quisiera saber si a ese circuito se le puede agregar 1 o 2 led's mas de cada lado, si hay q modificarlo y como? talves haya que agregarle unas resistencia a los led's. Para lo q yo quiero, es para tener un efecto de luz para una fiesta, nada mas! pero me gustaria q tenga mas led's! asi alumbra mas!!! Espero q me puedan ayudar y disculpame si me exprese mal!!! Desde ya muchas gracias!!!
Saludos!!!
Es algo asi lo q quiero, solo q sea de dos canales!!!
Gracias!!!
http://www.youtube.com/watch?v=OUJmipn-zLI
http://www.youtube.com/watch?v=HPhm8VTCWpg&feature=related
|
| |
|
|
| |
|
|
|
Si quieres bastante luz y olvidarte de las pilas, quizás te interese mejor hacerte un audioritmico que trabaje directamente con la tensión de la red y con bombillas normales y corrientes.
Con este sistema y dependiendo de la potencia de la bombilla empleada puedes conseguir la intensidad de luz que desees.
Aquí tienes un esquema que parece bueno:
|
| |
|
|
| |
|
|
|
Si! me parece muy buena la idea! pero yo queria hacer uno asi como ese esquema q te pase a lo primero, con un poco mas de led's en vez de 4, unos 6 u 8. Por eso necesitaba q me ayudara un poco con ese esquema, si es q podes y no es mucha molestia, sino lo hago igual q ese, solo q un poco mejor y le separaria los led's en diferentes cajitas, dos de cada lado! Gracias por la ayuda! Saludos!!! |
| |
|
|
| |
|
|
|
He tenido un rato para experimentar y aquí está mi propuesta. Lleva más de 2 horas funcionando como un campeón :-)))

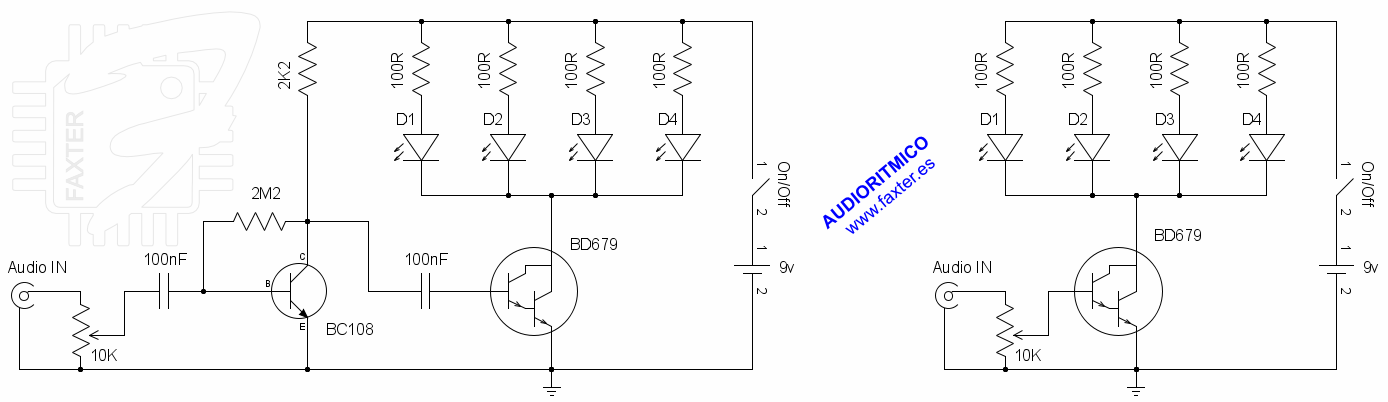

En la figura se pueden apreciar 2 versiones del circuito: el de la derecha se puede utilizar cuando la señal es bastante grande (p.ej. tomando la señal en la salida hacia el altavoz del amplificador, salida de auriculares, etc.) y el de la izquierda se debe utilizar cuando la señal de salida es pequeña (salida de grabación, de línea, etc.)
Los componentes utilizados no son demasiado críticos y admiten ciertas variantes.
El circuito funciona con tensiones continuas (DC) desde 9 a 12 v que pueden proceder de pilas, baterías o fuentes de alimentación.
Los transistores empleados son el BD679 (también sirve el BD677, el BD675 y seguramente algunos otros que sean semejantes) y el BC108 (aquí también pueden servir otros que sean similares).
Para el ajustable o potenciómetro de entrada se pueden utilizar también otros valores mayores de 10K: 22K, 47K, 100K, etc.
Los condensadores de 100nF pueden ser substituidos por otros valores comprendidos entre 100nF y 1uF (pero que no tengan polaridad).
Las resistencias de los LED de 100 Ohms también pueden ser de cualquier valor superior hasta unos 330 Ohms (cuanto más subamos su valor, menos alumbrarán los LED).
Se puede utilizar un sólo LED o un grupo de ellos. Creo que podrían utilizarse perfectamente 8 LEDs en paralelo (como están los 4 ahora) sin alterar para nada el circuito ... sólo hay que fijarse en que no se caliente demasiado el BD679.
Cuantos más LEDs metamos al circuito más consumo va a haber, así que hay que tener eso en cuenta si se utilizan pilas.
Si se busca que den mucha luz, los LEDs que más intensidad de luz emiten (sin tener que recurrir a los de alta luminosidad, etc.) son los de color azul.
Bueno ... pues lo montas y comentas, ¿ok? ;-) |
| |
|
|
| |
|
|
|
Estuve viendo el esquema, esta muy bueno e interesante!!! por lo q estuve viendo, parece ser q es solamente mono, de un solo canal, pero pero vere como hago para q funcione en los dos canales, q sea stereo, (seguramente tendre q hacer dos como eso y hacerle funcionar con dos pilas y conectar cada uno en cada canal). Muchas gracias por tu esquema! vos a experimentar y despues te comentare como me va!
Estuve experimentando y viendo en otros foros y modifique un poco el esquema te te habia pasado a lo primero!!!
http://1.bp.blogspot.com/_NjOvKv8V9ck/SmN_aBJbXLI/AAAAAAAABOM/h3TMrc6tPpE/s400/5.jpg
esto fue lo q me contestaron!!!
Ummmmmm . . . te faltan las resistencias limitadoras en serie con los LEDs
9 Vdc (batería) - 1 Vdc que caería en el transistor saturado = 8 Vdc de alimentación de los leds
2,1 Vdc x 2 leds = 4,2 Vdc
8 - 4,2 = 3,8 Vdc que caerán en la resistencia.
R = V / I >>>> R = 3,8/0,025 (lo típico de un led) = 15 ohms (marrón , verde , negro , dorado)
Cada Led necesita algo de 2,1 v , pero podrías poner otros dos en serie , conectados en paralelo con los otros dos.
hice dos esquema, porq no estaba muy seguro, pero es el 2do el correcto!!!
Miralo y fijate a ver q onda!!!
http://fotosupload.com/mostrar.php?imagen=FuD160212_audioritmico.gif
|
| |
|
|
| |
|
|
|
No te compliques la vida y monta el que te he indicado en mi anterior comentario. Está comprobado su buen funcionamiento.
Si lo quieres para estéreo montas 2 iguales (uno para cada canal), con la misma pila para los 2 o con pilas independientes ... y listo.
Esos cálculos están bien pensados pero se parte del supuesto de que el transistor va a llegar siempre a la saturación y eso depende de si la señal de entrada es o no suficiente para llevarlo a ese estado (habrá casos en que puede no ser así).
El circuito que yo te propongo es capaz de hacer brillar los LED sin que el transistor llegue a la saturación y el control del mismo se hace por medio del potenciómetro (o resistencia de ajuste) de la entrada, así puede trabajar aceptablemente con señales grandes o más pequeñas (si son muy pequeñas hay que añadirle el otro transistor).
Además, el transistor que yo he adoptado en el diseño es un darlington (lleva 2 transistores dentro) y es más sensible que, p.ej., el TIP31 ... esto le permite poder trabajar con señales más pequeñas. |
| |
|
|
| |
|
|
|
OK! entonces seguire tu consejo y hare el esquema ese q lo armaste!!! tengo q montar dos iguales, (el primero o el segundo) y conectarlo a cada canal! como te habia dicho anteriormente! al montar los dos, deberia conectar la fuente de alimentacion en paralelo cierto? y no afectara en nada q los dos esten funcionando a 9vol? en vez de q los dos juntos esten funcionando a 18v!
Cuando este un poco libre lo hare, mientras tanto ire comprando los componentes de a poco!
Gracias por tus consejos! SAludos! |
| |
|
|
| |
|
|
|
Si le pones la misma pila para los dos, ¿de dónde van a salir los 18v?
A esto me refería yo: una sola pila para los 2 o una pila independiente para cada uno. |
| |
|
|
| |
|
|
|
hola! como estas? yo quisiera saber lo q si compre esta bien, te comente q compre los componentes para el audioritmico, las resistencias q compre son de 1/2w y el capasitor elect. de 35v de 100mf. solo quisiera saber si lo q compre esta bien y no tendria ningun problema! Desde ya gracias y disculpame si soy medio pesado :-) |
| |
|
|
| |
|
|
|
Medio pesado, no ... pesado completo !!! (es broma, eh ;-)
Resistencias de 1/2w y condensadores de un mínimo de 25v son correctos para ese circuito.
Ahora que tienes todo el material, manos a la obra ya ! ... que se te enfrían los componentes :-P |
| |
|
|
| |
|
|
|
jajajajaj chistoso!!! ok! gracias por la buena onda!!! te llego la imagen q te pase esa de poder conectar el parlante y el audioritmico en la misma salida de audio de la pc?
Saludos! Gracias!!! |
| |
|
|
| |
| | |
| | |
| | |
|
|
|
|
|
|
|
