Hola Soulfacu:

En la imagen que enlazas no pone "In" y "Out" sino: "Input" y "Speaker" ... el primero es la entrada ("In") y el segundo es para conectar el speaker, altavoz, parlante o bocina. Ahí es donde debes conectarlo.

Para poder utilizar la salida de las 2 maneras que comentas es necesario poner un jack hembra como conector de salida para el altavoz, el cual debe tener un interruptor o algún sistema de contactos para que desconecte el propio altavoz cuando se conecte algo a esa salida (otro altavoz exterior, un ampli, etc.).

Espero que lo veas más claro ahora ;-)

Saludos.

Hola ... para indicarte como hacer las conexiones en el jack hembra de la salida al altavoz tendría que saber cual es el tipo de jack que vas a utilizar. En el mercado hay varios tipos y no tienen todos las mismas conexiones.

Para poner un LED que indique el encendido del circuito sólo tienes que conectar una resistencia (de 1K, para 9v) en seríe con el LED y estos irán conectados entre el positivo (+9V) y la masa (GND). En los mini-amplificadores del proyecto nº 4 de este sitio puedes ver esa misma conexión.

Un saludo.

Ivse, te he respondido a esa pregunta en la otra línea del foro donde tambien has preguntado.
Os recomiendo que no dupliquéis las mismas preguntas en diferentes líneas porque genera dispersión.
Saludos.

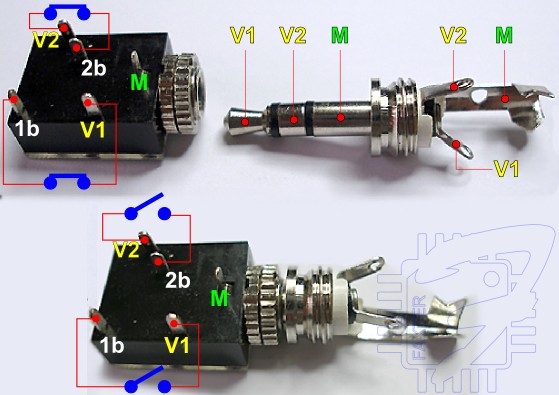

Échale un vistazo al gráfico adjunto y si hay algo que no entiendas lo preguntas, ¿ok? ;-)
Saludos.

Hola Ivse:

Si dejó de oirse la radio, parece que se ha quedado mudo y eso puede ser por varios motivos, fundamentalmente: no tiene alimentación, no tiene  señal o la señal no llega al altavoz.  Tendrás que ir revisando todo el montaje minuciosamente (estado, colocación y conexionado de los componentes, etc.).
Para probar estas cosas siempre recomiendo utilizar una pila de 9 V ... para evitar problemas con la alimentación.

Por otra parte, tampoco sé que esquema de montaje estas utilizando. Si me lo muestras, quizás podría afinar un poco más la cosa ;-)

Un saludo.

Pues parece que está vivo el animalito ;-)

Puede ser que no tengas bien conectada la señal de entrada, posiblemente en el conector de entrada.
Deberías probar a tocar con un dedo en la pata central del pote de volumen para ver si responde el LM386 ... si aparece un zumbido fuerte cada vez que tocas con el dedo, es que esa parte final está funcionando y habría que revisar la otra: la entrada, el fet, etc.
Utilizando una pila, no hay peligro en tocar cualquier parte de ese circuito con los dedos, así que no te preocupes por eso ;-)

También, si dispones de un polímetro, puedes hacer mediciones de las tensiones para ver si llega a cada parte del circuito la tensión requerida. Algunas placas protoboard tienen las lineas de alimentación divididas y puede ser necesario hacer puentes.

Ve haciendo comprobaciones y pregunta cualquier duda que tengas, ¿ok?

Un saludo.

Como te decía, si hace ruido al tocar la pata central del pote, será necesario revisar la parte de la entrada y el fet ya que la parte del LM386 parece responder correctamente.  Tendrás que revisar bien toda esa parte, incluida la protoboard, seguramente se trata de una mala conexión, un componente en mal estado o mal conectado, etc. ... poco más te puedo ayudar en eso sin tener el circuito delante.

Un saludo.

Ivse:

Aunque los polímetros sirven para realizar diversas medidas, no se puede medir cualquier cosa con ellos.
Lo que yo te recomiendo es que DESCONECTES LA ALIMENTACIÓN de la placa, que pongas el polímetro para medir continuidad (Ohmios) y que vayas comprobando si las uniones que te dice el esquema están bien conectadas en la placa.
Para eso, pones una punta del polímetro en uno de los lados a medir y la otra en el otro ... si la conexión está bien hecha te marcará cero Ohms o te dará un pitido, en el caso de tenga esa opción el polímetro.
P.ej. si el esquema te dice que la pata 6 del LM386 tiene que ir conectada a positivo, pondrás una punta de medida tocando la pata 6 y la otra punta de medida en algún punto de la alimentación positiva ... si hay buena conexión tendrás un valor de cero Ohms o un pitido (según sea el caso).
Todas estas pruebas, repito, se hacen sin darle tensión al circuito.

Una vez comprobadas estas uniones, se puede pasar a comprobar tensiones.  Para ello pondrás el polímetro para medir tensiones continuas (Voltios en DC) y en una escala mayor a 9V.
Ahora sí que hay que dar tensión al circuito (conectarle la alimentación) para poder medir algo y colocar la punta negra de medida en el negativo o masa del circuito.
En el ejemplo anterior, mediríamos si hay 9V entre el "más" y el "menos" de la alimentación del circuito y también si hay esa tensión entre la pata 6 del LM386 y masa.

Con estas comprobaciones podemos ir descubriendo fallas en los circuitos y solucionando los problemas que encontremos,
Comprobar componentes es más complicado de hacer y menos con un polímetro sencillo. Además, la mayor parte de las veces que se hacen montajes, si los componentes se ven en buen estado, los fallos no suelen ser de componentes en mal estado sino de las conexiones, soldaduras, componentes mal colocados o incorrectos, etc.

Tu ve experimentando y nos cuentas, ¿ok? ;-)

Saludos.
